Подключение к питанию

Автопилот Tractor Pilot A1 питается от источника постоянного тока 9-36V. Максимальная потребляемая мощность ~26W.

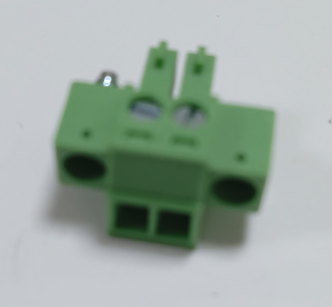

Для подключения к питанию используйте зелёный винтовой клеммник из комплекта автопилота.

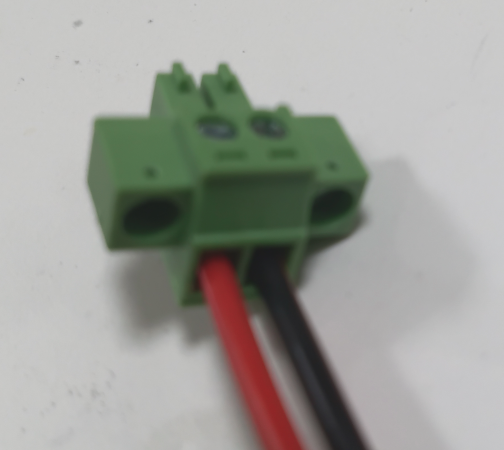

Вставьте 2 провода питания (+,-) в клеммник и зажмите провода винтами на корпусе клеммника. Рекомендуется использовать провода сечением не менее 0.5 мм² (AWG 20)

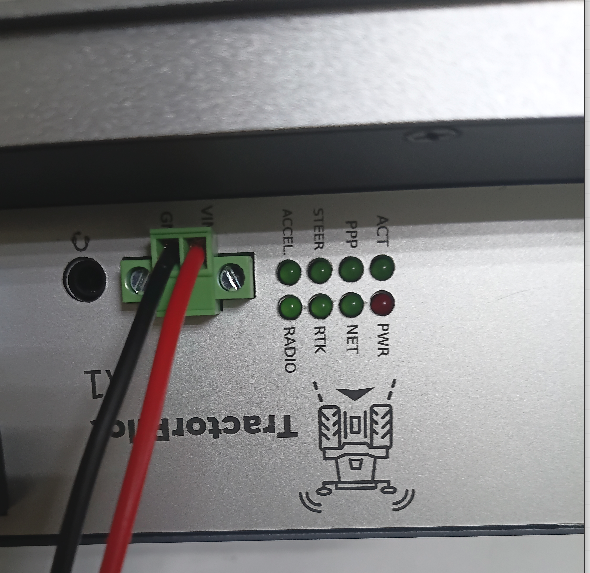

Вставьте клеммник с проводами в автопилот, таким образом, чтобы минусовой провод приходил на контакт GND, а плюсовой на VIN+.

Закрутите два винта по бокам коннектора.
